リニアガイド

HGH-CA/HA シリーズは、上部に取り付けられた四角いキャリッジとプロファイル レールを組み合わせています。{1}キャリッジの長さが 2 つあるため、レールの公称サイズを変更せずに、利用可能な取り付けスペースと負荷要件のバランスをとることができます。

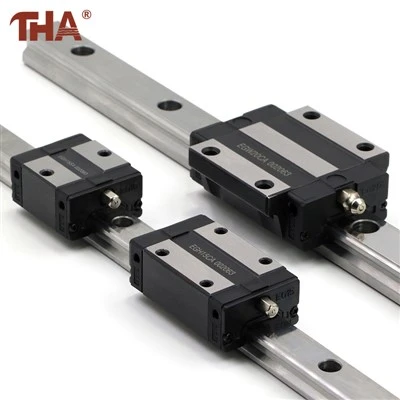

製品写真は、上面に 4 つのネジ付き取り付け穴と端に潤滑フィッティングを備えた、一致するプロファイルのレール上を走行する EGH15CA 角型キャリッジを示しています。

安定した 4 方向の荷重サポートと制御された直線移動を必要とするコンパクトな機械用の薄型フランジ付きリニア ガイド。-

EGH シリーズは、可動構造に不必要な高さを追加することなく、プロファイルされたレール ガイドを必要とする機械向けに設計されています。 4 つのレール サイズが、短い SA キャリッジまたは長い CA キャリッジで提供されます。

MGW は、このページに示されているワイド フォーマットのミニチュア ガイド ファミリーです。-サイズ 5 ～ 15 をカバーしており、さまざまな取り付け長さに合わせて C 標準キャリッジと H より長いキャリッジを利用できます。

HGH シリーズは、薄型レールと角型再循環ボールキャリッジを組み合わせています。 CA および HA ブロックの長さは幅広い製品範囲で利用できるため、レール サイズのみではなく、取り付けスペースと必要な負荷容量に応じてガイドウェイを選択できます。

この HGH ガイドは、機械図面から逆算して選択します。まずレールのサイズを確認し、次に CA または HA ブロックの長さを選択し、最後にレールと取り付け穴の寸法を定義します。{0}}

EGH プロファイル レール用のコンパクトな角型キャリッジで、設置高さと取り付けスペースを制御する必要がある場合のガイド付き直線移動用に設計されています。

サイズ 15 20 25 および 30 のフランジ-キャリッジ ガイド シリーズ。アセンブリの高さが低いため、高いガイド ブロックを使用せずに広いキャリッジ取り付け面が必要な機械に適しています。

コンパクト機器用のMGN5～MGN15レールセット。モデルコードによりキャリッジが識別されますが、レールの長さと供給数量は個別に選択されます。

MGW5 から MGW15 までのサイズをカバーするワイドフォーマットのミニチュア リニア ガイド ファミリ。-各アセンブリは、プロファイル付きレールと再循環ボール キャリッジを組み合わせて、コンパクトなガイド付き移動を実現します。{4}

装置によっては、背の高いガイド アセンブリを設置するスペースがありません。コンパクトな機械ハウジング、積み重ねられた多軸ステージ、他のコンポーネントの間に挟まれたプリンタ キャリッジなどです。{0}} EGH の四角い薄型キャリッジは、まさにその制約に合わせて構築され、高いガイド ブロックでは収まらないサイズの一致する EGR レールと組み合わせられています。
