EGH15CA コンパクトレールガイドアセンブリ

製品詳細

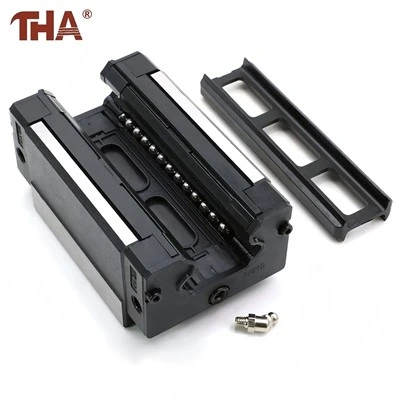

EGH15CA キャリッジは、EGW ブロックにあるサイド フランジのない狭い長方形のボディを備えています。ムービングプレートはキャリッジ上部の 4 つのネジ穴に直接取り付けられています。



ブロック内では、鋼球が負荷のかかる軌道とエンド キャップ内の戻り通路を循環します。エンドシールはレールがキャリッジを通過する入口ポイントをカバーし、目に見えるグリースフィッティングは潤滑剤を補充するためのアクセスを提供します。



レールにはザグリ固定穴があり、取り付けネジが走行面の下に収まるようになっています。レール幅、軌道プロファイル、キャリッジの形状が一致したシステムを形成します。ブロックは、同様の幅の任意のレールに取り付けることを目的としていません。



製品説明

EGH15CA 形式は、機械レイアウトでコンパクトな取り付け幅が必要だが、サポートされた丸シャフトではなくプロファイルされたガイドが必要な場合に便利です。一般的な設置には、小型の位置決めテーブル、検査治具、組立装置、密閉された機械軸が含まれます。

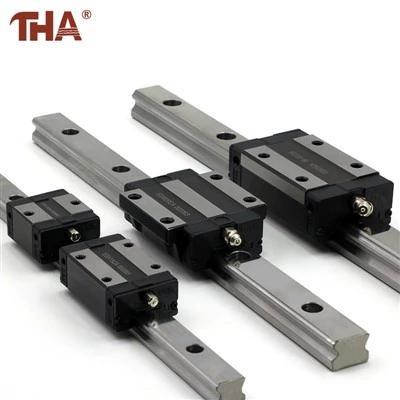

交換品を準備する場合は、古いキャリッジを取り外す前に、金属トップ プレートのマーキングを記録してください。ページの写真に表示されているコードは次のとおりです。EGH15CA。予圧と精度の要件は、本体の外部形状からは確実に特定できないため、別途確認する必要があります。



取り付ける前に、レール取り付け肩部を清掃する必要があります。すべてのボルトが完全に締められているように見えても、ネジ穴の周囲のバリやレールの一端の下の破片により、レールの位置が変わる可能性があります。



キャリッジをレールから取り外す必要がある場合は、トランスファー レールまたはその他の適切な保持方法を使用してください。サポートなしでスライドさせると、内部のボールやシールが破損する可能性があります。再組み立て後、駆動機構を取り付ける前に、ブロックをレール全長に沿って手で移動します。



平行レールを取り付ける場合は、キャリッジ プレートを使用して 2 番目のガイドの位置を調整する必要があります。-公称寸法とは関係なく両方のレールを締め付けると、キャリッジが相互に作用したままになる可能性があります。



製品情報

識別項目	確認済みまたは必須のデータ
可視モデル	EGH15CA
ガイドフォーム	プロファイルされた再循環ボール レール-
キャリッジ本体	サイドフランジのないコンパクトな角型タイプ
キャリッジの取り付け	上面に 4 つのネジ穴
レール取り付け	ザグリ固定穴
潤滑ポイント	キャリッジの端にあるフィッティング
主な材質	軸受鋼
レールの長さ	必要な取り付けに応じてカットします
確認すべきデータ	レールの長さ キャリッジ数量の予圧精度と取り付け穴のレイアウト-
供給手配	適合するレールと EGH15CA キャリッジ アセンブリ







よくある質問

EGH15CA と EGW キャリッジはどのように区別できますか?

ここに示されている EGH15CA は、上部に取り付け穴のある細長い四角形のボディを備えています。 EGW ブロックは、レールを超えて伸びる幅広のフランジを使用します。

レールなしの台車を注文できますか?

はい、ただし、完全な EGH15CA 指定と既存のレールの仕様を提供する必要があります。見た目が似ているレールでも互換性は確認されていません。-

削除する前にブロック マーキングを記録する必要があるのはなぜですか?

キャリッジを機械から切り離した場合、サイズや外観が関連機種と混同される場合があります。オリジナルのマーキングにより、より信頼性の高い交換基準が提供されます。

キャリッジをレールから直接スライドさせることはできますか?

取り外し中に内部ボールとシールを所定の位置に保持するには、トランスファー レールまたは適切な保持ツールを使用する必要があります。

レールの長さと取り付け穴の位置は図面通りにできますか?{0}

OEM/ODM に基づいて顧客の図面に合わせて構築し、標準サイズの単一ピースからの注文も受け付けます。



私たちについて

Lishui Guangyuan Industry & Trade Co Ltd は、コンパクトな機械軸に適合するプロファイル レールとキャリッジを供給しています。既設ブロック指定またはレール取付図からご注文いただけます。
