ボールスクリューサポート

FK6 と FF6 は、小型ボールねじ用のコンパクトなエンドサポートペアを形成します。-フランジ付きボディは、機械ベースの上に置くのではなく、機械加工されたエンドプレートに取り付けられます。

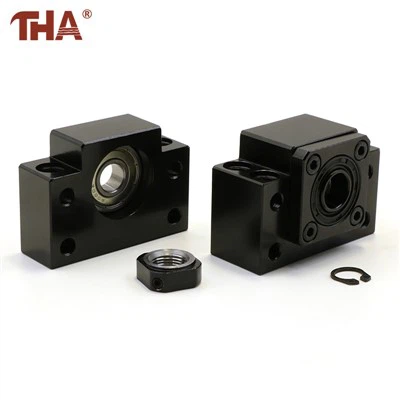

BK ユニットと BF ユニットは、ボールねじの 2 つの異なる支持条件を確立します。 BK はドライブ-側のシャフトの位置を固定し、BF は固定端の拘束を複製することなく反対側のジャーナルを固定します。-。

写真のセットには、ボールねじの機械加工端用の 2 つの異なる角形ベアリング ハウジングが含まれています。カバーされたユニットがドライブの終了位置を確立し、単一のベアリング ユニットが反対側のジャーナルを保持します。-

写真は、1 つのボールねじ取り付けペアとして供給される FK 固定端ユニットと FF サポート-端ユニットを示しています。{0}同様の 4 穴ハウジングは異なる役割を果たし、異なる加工が施されたシャフト端に接続されます。

FK と FF サポート番号は、必ずしも等しい番号ペアを形成するとは限りません。-正しい組み合わせは、2 つの機械加工されたシャフト端と機械のエンドプレートの取り付け形状によって決まります。

EKとEFはボールねじの両端に取り付けられていますが、同じ働きをするわけではありません。 EK ユニットはネジの軸方向の基準を確立し、EF ユニットは 2 番目の軸方向のクランプを作成せずに遠端をサポートします。

FK ユニットは、コンパクトなフランジ付きハウジング、ベアリング配列、シャフト ロックナットを介してボールねじの駆動端を固定します。

EK サポート ユニットは、ボールねじアセンブリの固定基準点を確立します。コンパクトなハウジングには、設置スペースを最小限に抑えながら、アキシアル荷重とラジアル荷重の組み合わせをサポートするために、調整され予荷重が加えられたベアリング配置が含まれています。

FF シリーズは、FK および FF の取り付け配置でボールねじの非位置決め端をサポートします。-コンパクトなフランジ ハウジングは、ベースに取り付けられたサポート ブロックが不適切な端面への設置を目的としています。-

EF シリーズは、EK 固定エンド ブロックの反対側で使用されるサポート側ユニットです。-軸方向の位置を EK 側に残し、小さなボールねじシャフトの自由端を保持します。

BKシリーズはボールねじ軸の固定端に位置します。そのベアリング配置は、軸方向の動きを制御しながら回転をサポートし、標準的な BK および BF 設置の位置決め側になります。

一部の機械ではドライブ端に四角いサポート ブロックを設置するスペースがありません。この円形ハウジング サポートはそのような状況に対応して作られました。{0}角ブラケットと同じ働きをしますが、横からボルトで固定するのではなく、機械加工された穴に落とし込むのに十分な小さな設置面積でのみ機能します。
