EGWP95F-I 6 ポジションベルトステージ

モーター位置オプション

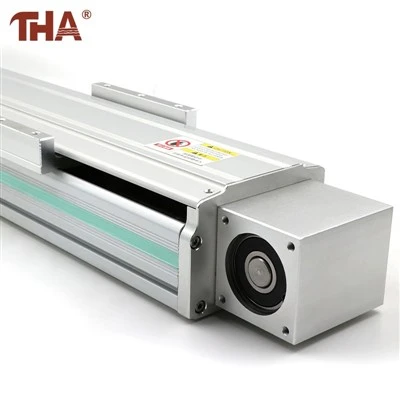

設置図には、L、R、LU、RU、LD、RD の 6 つのモーター配置が示されています。これらのオプションを使用すると、利用可能な機械スペースに応じてモーターをステージの両端の周りに配置できます。



モーターの位置を変更しても、選択した動作ストロークは変更されません。これは主に、外部設置エンベロープ、ケーブルの方向、モーターへのアクセスに影響します。



ステージ建設

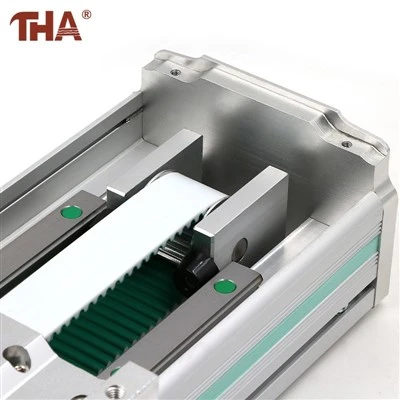

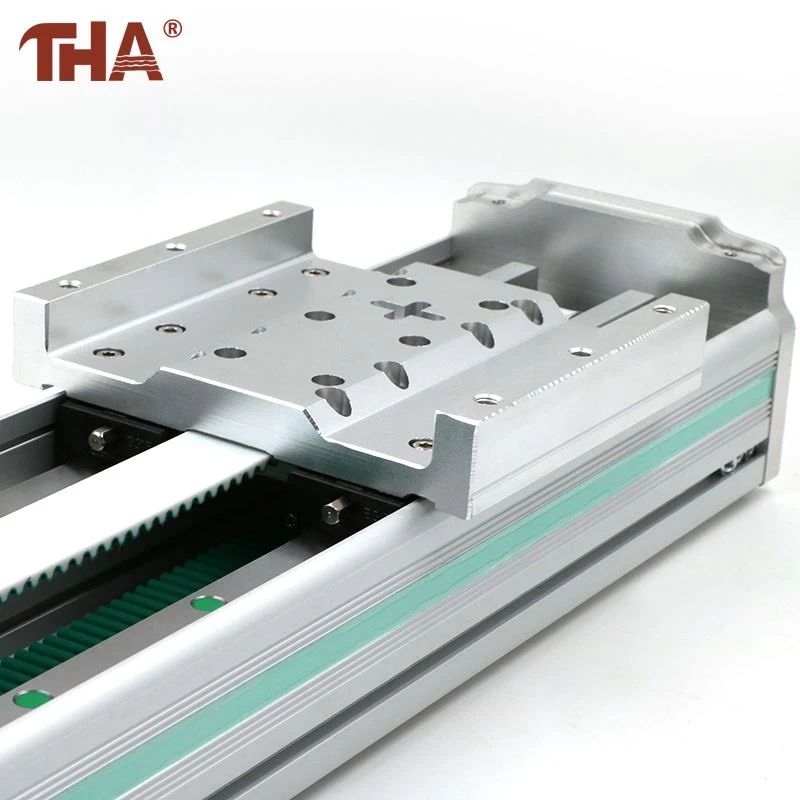

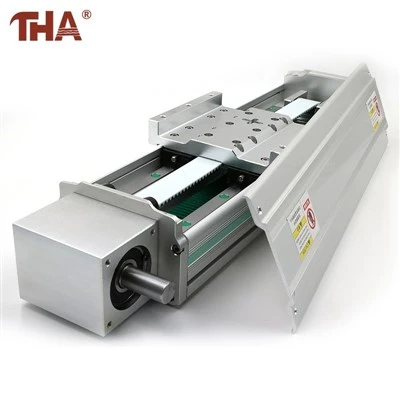

キャリッジは25mmタイミングベルトで引っ張られ、EGW15ガイドブロックを備えたEGR15ガイドレールで支持されています。これはボールネジモジュールではなくベルト駆動軸です。



公表されている芯は50mmです。これは、ドライブ 1 回転の公称キャリッジ移動量を表しており、総作動ストロークと混同しないでください。



このページに記載されている互換性のあるドライブ オプションには、57 mm および 86 mm ステッピング モーター、100 W、200 W、および 400 W サーボ モーターが含まれます。



旅行とパフォーマンス

公表されている作動ストロークの範囲は 100 mm ～ 2500 mm です。ただし、詳細な長さと重量の表は 250 mm から始まります。したがって、250 mm 未満のストロークを必要とするプロジェクトは、別の完成図と照らし合わせて確認する必要があります。



記載されている 250 ～ 2500 mm の構成では、全長 A は有効ストロークより 220 mm 長くなります。モジュール重量は 250 mm ストロークの 7.9 kg から 2500 mm のストロークでは 30.4 kg に増加します。



最大水平可搬質量​​は 10 kg、再現可能な位置決め精度は ±0.08 mm と記載されています。元のパラメータ シートには垂直ペイロードが記載されていないため、垂直使用には別の荷重と保持ブレーキの計算が必要です。



製品情報

アイテム	仕様
モデル	GY-EGWP95F-I
駆動方式	シンクロタイミングベルト
ベルト幅	25 mm
公称リード	50 mm
リニアガイド	EGR15×1 EGW15×1付
公表されているストローク範囲	100～2500mm
最高速度	2000mm/s
再現可能な位置決め精度	±0.08mm
最大水平ペイロード	10 kg
垂直ペイロード	記載なし
モーターオプション	57/86 ステッパーまたは 100/200/400 W サーボ
モーターの配置	L、R、LU、RU、LD、RD





よくある質問

EGWP95F-Iはボールネジで駆動しますか？

いいえ、キャリッジは同期タイミング ベルトによって駆動されます。

L、R、LU、RU、LD、RDは何を表しますか?

これらは、モジュールの両端の周囲で利用可能なモーターの取り付け位置を識別します。ストローク長の違いを示すものではありません。

リードが 50 mm ということは、ステージの移動量が 50 mm しかないということですか?

いいえ、リードは 1 回の駆動回転によって生成される公称の動きです。総作動ストロークは別途選択します。

寸法表が 250 mm から始まるのに対し、記載された範囲は 100 mm から始まるのはなぜですか?

概要仕様には 100 ～ 2500 mm と記載されていますが、公表されている長さと重量のグリッドは 250 mm から始まります。短い構成については、注文前に個別の図面で確認する必要があります。

このモデルは垂直方向に操作できますか?

水平耐荷重10kgから垂直設置は確認できません。元のシートには垂直方向のペイロードがなく、電力損失時の動きを防ぐためにモーターにブレーキが必要な場合があります。

ステージにはモーターが付属していますか?

必要なモーターを注文時に指定する必要があります。モーターのタイプ、出力、フランジのサイズ、および希望の取り付け位置を指定します。

ストロークやモータ取付位置を図面化できますか？

OEM/ODM に基づいて顧客の図面に基づいて構築し、標準サイズの単一ピースからの注文も受け付けます。



私たちについて

Lishui Guangyuan Industry & Trade Co Ltd は、ベルト駆動ステージと関連する直線運動コンポーネントを産業用機器に供給しています。必要な移動量、モーターの位置、機械の設置スペースに合わせてステージ構成を選択できます。
