TBR フランジ付きラウンド レール アセンブリ

スチールシャフトはアルミニウムレールベースに設置され、全長にわたってその下で支持されたままになります。ベアリングブロックは露出した走行面を取り囲み、その下のサポートのためのクリアランスを残します。

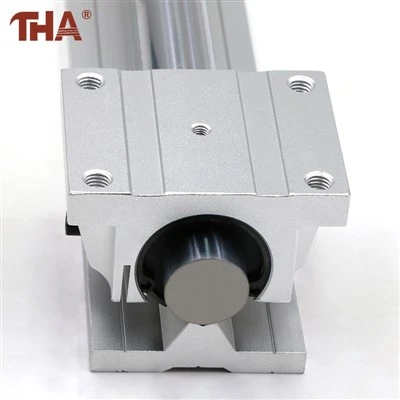

フランジが TBR ブロックの両側から伸びています。貫通穴により、別個のベアリング ハウジングを追加することなく、マシン プレートをブロックに直接ボルトで固定できます。この機能は、留め具をキャリッジ プレートに上から挿入する必要がある場合に便利です。

このページには、TBR16、TBR20、TBR25、TBR30の4つのシャフトサイズが表示されています。ブロックの寸法とアセンブリの高さはシャフトのサイズとともに増加するため、より大きなレールに変更すると、可動プレートの位置と穴のレイアウトにも影響します。

製品説明

レールの長さは、必要な移動量と両端のベアリング ブロックが占めるスペースを加えて決定する必要があります。 1 つのレールに 2 つのブロックを使用する場合、仕上がりの長さを計算するときにブロックの間隔も含める必要があります。

2 レールのマシン テーブルの場合、マウントされた負荷の周囲にブロック間隔を計画する必要があります。{0}ブロックをさらに離して配置すると、一般にプレートの支持面積が広くなりますが、同じ移動に必要なレールの最小長も長くなります。

取り付け面は、アルミニウム ベースの下で途切れることのないサポートを提供する必要があります。汚れ、浮き上がった塗料、またはバリが 1 つのセクションの下に閉じ込められていると、レールの高さが変化し、平行なレール上のブロックが互いに抵抗する可能性があります。

組み立ての際、ブロックを完全に締めずにキャリッジ プレートに取り付けます。 2 番目のレールの位置を合わせながらプレートをストローク全体に移動し、段階的に留め具を締めます。駆動システムを接続する前に再度動作を確認してください。

個々のブロックは同じ TBR サイズとボディ長で置き換える必要があります。標準ブロックと拡張ブロックは同じ軸径を使用できますが、占有する取り付けスペースが異なるため、外観だけでは識別するのに十分ではありません。

製品情報

よくある質問

注文したレールの長さは利用可能な移動量と同じですか?

いいえ。レールの一部は、ブロック本体、ブロック間隔、および必要なエンドクリアランスによって占有されます。これらの寸法を作業ストロークに追加する必要があります。

ブロックにフランジがあるのはなぜですか?

フランジは可動プレートに直接取り付け面を提供し、ボルトがブロックの取り付け穴を通過できるようにします。

標準ブロックとロングブロックを 1 台のマシン上で混在させることはできますか?

本体の長さや取り付け穴の位置が異なる場合があります。{0}これらを混合するとサポートの間隔やプレートのレイアウトが変わる可能性があるため、最初に完全なブロック図面を確認する必要があります。

既存のブロックを置き換える場合、どのような情報が必要ですか?

ブロック全体のマーキング、シャフト直径、ブロック全体の長さ、取り付け穴の間隔、アセンブリの高さを入力します。{0}写真は唯一の参考としてではなく、寸法とともに使用してください。

レールの長さは既設機で用意できますか？

OEM/ODM に基づいて顧客の図面に基づいて構築し、標準サイズの単一ピースからの注文も受け付けます。
